ก่อนเริ่มสร้าง: ทำไม Construction Drawing คือจุดที่ Design เปลี่ยนเป็นสิ่งที่สร้างได้จริง

ทำไมภาพ 3D อย่างเดียวจึงยังไม่พอสำหรับงานก่อสร้างภายใน?

ภาพ 3D Perspective เป็นเครื่องมือสำคัญในขั้นตอนออกแบบ เพราะเป็นตัวบอกภาพรวมที่ช่วยให้เจ้าของบ้านเข้าใจว่าพื้นที่เมื่อสร้างเสร็จแล้วจะมีบรรยากาศอย่างไร เห็นความสัมพันธ์ระหว่างสี วัสดุ เฟอร์นิเจอร์ และแสงได้ง่ายกว่าแบบสองมิติ

แต่เมื่อเข้าสู่การก่อสร้าง ทีมหน้างานต้องการข้อมูลที่มากกว่าการรู้ว่าผนังนี้ควรดูอย่างไร แต่ต้องรู้ว่าผนังมีความยาวเท่าไร ระดับของวัสดุเริ่มและจบที่ไหน รอยต่อควรอยู่ตรงใด ไฟซ่อนอยู่ห่างจากผิวผนังกี่ระยะ และงาน Built-in จะเชื่อมกับฝ้าหรือพื้นอย่างไร

แต่ Drawing บอกวิธีถ่ายทอดสู่ของจริง ลองนึกถึงผนังทีวีที่ในภาพ 3D ประกอบด้วยหิน งานไม้ Built-in และไฟซ่อน ภาพ Perspective สามารถบอกได้ว่าภาพรวมควรดูเรียบ หรู และมีแสงสร้างมิติ แต่เมื่อต้องสร้างจริง ทีมงานยังต้องทราบขนาดของแผ่นหิน ระดับตู้ ความลึกของร่องไฟ ตำแหน่งปลั๊ก จุด Service และรายละเอียดรอยต่อระหว่างวัสดุ

ข้อมูลเหล่านี้จึงต้องถูกพัฒนาต่อใน Construction Drawing, Detail Drawing, Specification และในบางงานอาจมี Shop Drawing เพิ่มเติมก่อนผลิตจริง

หากข้อมูลระหว่างภาพออกแบบกับงานก่อสร้างมีช่องว่างมากเกินไป รายละเอียดบางส่วนอาจถูกตัดสินใจที่หน้างาน ซึ่งเพิ่มโอกาสให้ผลลัพธ์ค่อย ๆ แตกต่างจาก Design Intent เดิมได้

อ่านบทความเพิ่มเติม:ควบคุมงานตกแต่งภายในให้ตรงแบบ ด้วย Design Intent และ Site Coordination

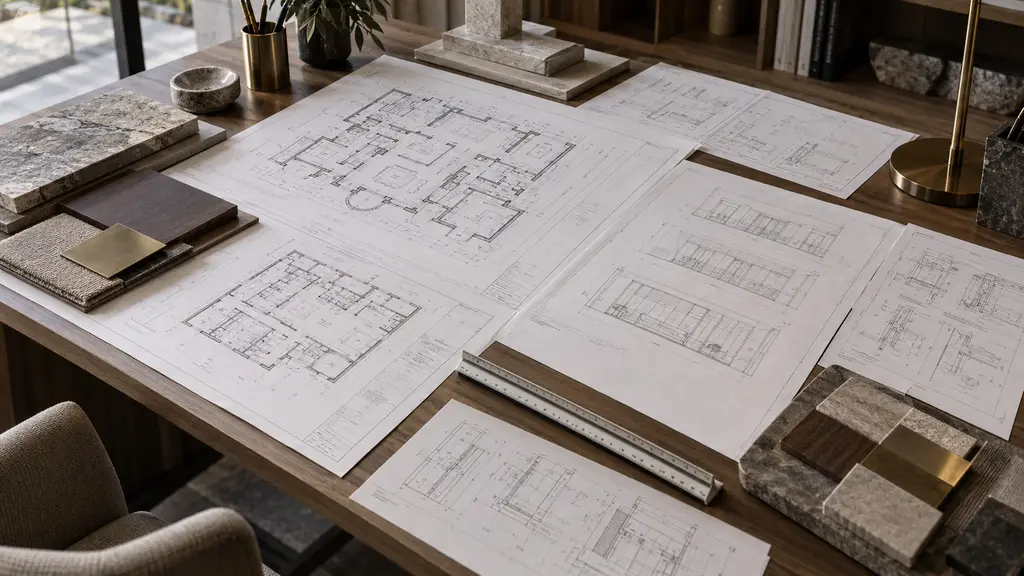

แบบก่อสร้างภายใน (Construction Drawing) คืออะไร?

แบบก่อสร้างภายใน คือชุดเอกสารทางเทคนิคที่ถ่ายทอดแนวคิดจากงาน Interior Design ให้กลายเป็นข้อมูลสำหรับการก่อสร้าง ติดตั้ง ประสานงาน และตรวจสอบงาน

หน้าที่สำคัญของแบบคือทำให้ Designer, Project Manager, ผู้รับเหมา ช่างเฉพาะทาง และผู้เกี่ยวข้องเข้าใจรายละเอียดชุดเดียวกัน ไม่ต้องอาศัยการตีความจากภาพ 3D หรือการสื่อสารด้วยคำพูดเพียงอย่างเดียว

ในหนึ่งโครงการ Interior Drawing ขึ้นอยู่กับขอบเขตและความซับซ้อนของงาน ซึ่งอาจประกอบไปด้วย

• Floor Plan
• Ceiling Plan
• Elevation
• Section
• Detail Drawing หลายประเภท

โดย Construction Drawing ที่ดี จะต้องอธิบายความสัมพันธ์ระหว่างองค์ประกอบด้วย เช่น แนวผนังสัมพันธ์กับตู้ Built-in อย่างไร ฝ้าต้องลดระดับตรงไหน ไฟอยู่กึ่งกลางเฟอร์นิเจอร์หรือกึ่งกลางห้อง และวัสดุหนึ่งชนิดควรจบก่อนเชื่อมกับอีกวัสดุอย่างไร หรือก็คือ งานออกแบบที่มี Custom Detail มาก แบบก่อสร้างภายในยิ่งต้องชัดเจน เพราะแต่ละรายละเอียดอาจเชื่อมโยงกับงานหลายทีมพร้อมกัน

อ่านบทความเพิ่มเติม:เผยการออกแบบตกแต่งภายในครบวงจร กับขั้นตอนตกแต่งภายในบ้านหรูพร้อมอยู่ระดับมืออาชีพ

แบบก่อสร้างภายในควรครอบคลุมรายละเอียดอะไรบ้าง?

รายละเอียดของชุดแบบจะแตกต่างกันตามขอบเขตงาน แต่โดยทั่วไป งานตกแต่งภายในมักต้องประสานข้อมูลหลายส่วนเข้าด้วยกัน ดังนี้

1. Floor Plan และการกำหนดพื้นที่

Floor Plan ช่วยกำหนดตำแหน่งของผนัง ประตู Built-in เฟอร์นิเจอร์ และองค์ประกอบหลักของพื้นที่ รวมถึงช่วยให้เห็นความสัมพันธ์ของแต่ละห้องและเส้นทางการใช้งาน

หาก Layout เป็นพื้นฐานที่ไม่ชัดเจน รายละเอียดอื่นที่พัฒนาต่อจาก Plan ก็มีโอกาสเกิดความคลาดเคลื่อนตามไปด้วย

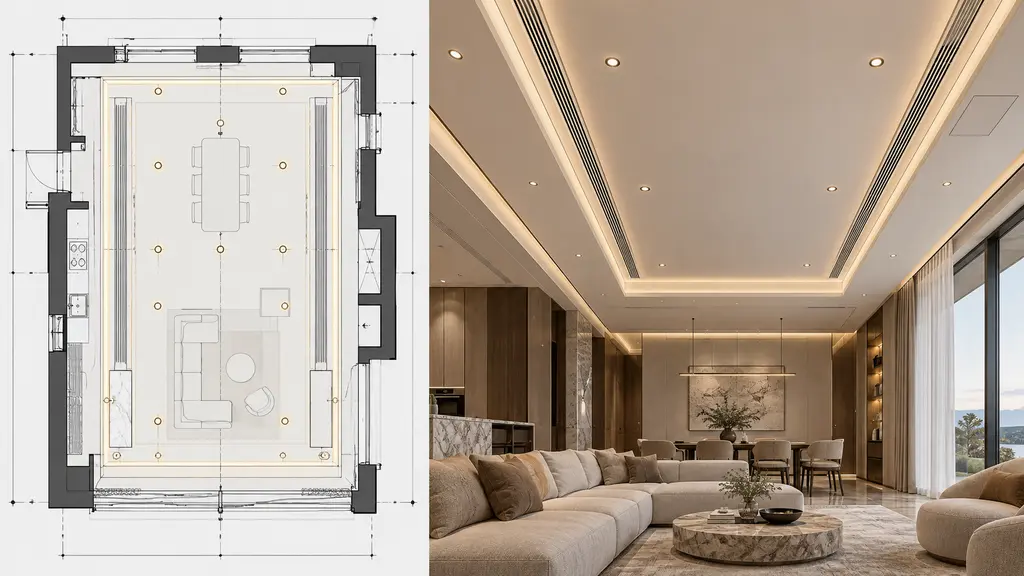

2. ฝ้าเพดานและระบบแสง

Ceiling Plan หรือ Reflected Ceiling Plan มีบทบาทสำคัญมากในงาน Interior เพราะฝ้ามักต้องประสานทั้งงานแสง ระบบปรับอากาศ ลำโพง เซนเซอร์ Access Panel และอุปกรณ์อื่น แบบก่อสร้างภายในจึงควรระบุตำแหน่งและระดับของฝ้า รวมถึงความสัมพันธ์ระหว่างโคมไฟกับองค์ประกอบภายในห้อง

เช่น ดาวน์ไลต์ที่ออกแบบมาเพื่อส่องโต๊ะอาหารควรสัมพันธ์กับตำแหน่งโต๊ะจริง ไม่ใช่เพียงจัดให้สมมาตรกับฝ้าโดยไม่อ้างอิง Furniture Layout

3. Elevation และ Section

Floor Plan แสดงข้อมูลจากมุมมองด้านบน แต่ไม่สามารถบอกรายละเอียดในแนวดิ่งได้ทั้งหมด จึงต้องใช้ Elevation และ Section มาช่วยอธิบาย

โดย Elevation จะแสดงตำแหน่งของวัสดุ หน้าบาน Built-in ชั้นวาง หรือแนวรอยต่อบนผนัง ส่วน Section ช่วยให้เห็นความลึก ความหนา ระดับ และความสัมพันธ์ขององค์ประกอบที่ซ้อนกัน จะเห็นว่าสองส่วนนี้สำคัญมากกับงาน Interior ที่ต้องการความแม่นยำของเส้นสายและสัดส่วน

4. งาน Built-in และ Detail Drawing

งาน Built-in จำเป็นต้องพัฒนารายละเอียดมากกว่าการแสดงหน้าตาของตู้เพียงอย่างเดียว เพราะต้องคำนึงถึงโครงสร้างภายใน ขนาดช่องเก็บของ วิธีเปิด-ปิด Hardware และการเชื่อมต่อกับพื้น ผนัง ฝ้า หรือระบบไฟ

Detail Drawing จึงช่วยขยายจุดที่แบบทั่วไปยังอธิบายไม่เพียงพอ เช่น รอยต่อระหว่างตู้กับผนัง Shadow Gap ขอบวัสดุ หรือวิธีซ่อนไฟภายใน Built-in

สำหรับงานที่จะเข้าสู่การผลิต ผู้รับเหมาหรือผู้ผลิตอาจต้องพัฒนา Shop Drawing จากข้อมูลออกแบบอีกขั้นหนึ่ง เพื่อให้รายละเอียดตรงกับระบบการผลิตจริงก่อนเริ่มงาน

5. วัสดุและรอยต่อ

ความสวยของงานตกแต่งภายในจำนวนมากอยู่ที่จุดที่วัสดุมาพบกัน ไม่ใช่เฉพาะตัววัสดุแต่ละชิ้น แบบตกแต่งภายในจึงควรสื่อสารทั้งตำแหน่งวัสดุ แนวแบ่ง Pattern ทิศทางลาย และรายละเอียดรอยต่อที่มีผลกับภาพรวม เช่น จุดที่หินต่อกับไม้ จุดจบของกระเบื้อง หรือขอบโลหะที่ใช้คั่นพื้นผิว

การกำหนดรายละเอียดล่วงหน้าช่วยลดกรณีที่ช่างต้องตัดสินใจวิธีจบงานเองหลังวัสดุถูกติดตั้งไปแล้ว

6. Hardware และอุปกรณ์

Hardware อย่างบานพับ รางลิ้นชัก มือจับ ระบบ Soft-close หรืออุปกรณ์ยึดต่าง ๆ มีผลต่อทั้งการใช้งานและรายละเอียดของ Built-in การกำหนด Hardware จึงควรสัมพันธ์กับขนาด น้ำหนัก และรูปแบบการเปิด-ปิดของงาน ไม่ใช่เลือกจากหน้าตาเพียงอย่างเดียว

แต่ในบางกรณี Hardware เองก็มีผลต่อขนาดโครงสร้างภายในของตู้ จึงควรได้รับการพิจารณาตั้งแต่ก่อนผลิตจะดีที่สุด

Drawing กับ Specification ทำงานร่วมกันอย่างไร?

อีกความเข้าใจที่สำคัญคือ แบบ Drawing ไม่จำเป็นต้องบรรจุรายละเอียดทุกอย่างไว้ในภาพเดียว

• Drawing เหมาะกับการสื่อสารเรื่องตำแหน่ง ขนาด ระดับ รูปทรง และความสัมพันธ์ขององค์ประกอบ
• Specification ใช้อธิบายข้อมูลที่ภาพอาจสื่อสารได้ไม่ครบ เช่น ชนิดวัสดุ รหัส Finish รุ่นผลิตภัณฑ์ หรือข้อกำหนดเฉพาะของงาน

เช่น แบบอาจระบุว่าผนังส่วนหนึ่งเป็นงานไม้ แต่ Specification หรือ Material Schedule จะช่วยบอกว่าวัสดุนั้นคืออะไร ใช้ Finish ใด และมีรายละเอียดตามที่โครงการกำหนดอย่างไร

ทีมก่อสร้างจึงควรอ่าน Drawing และ Specification ร่วมกัน ไม่ควรมองเอกสารทั้งสองเป็นข้อมูลที่แยกจากกัน

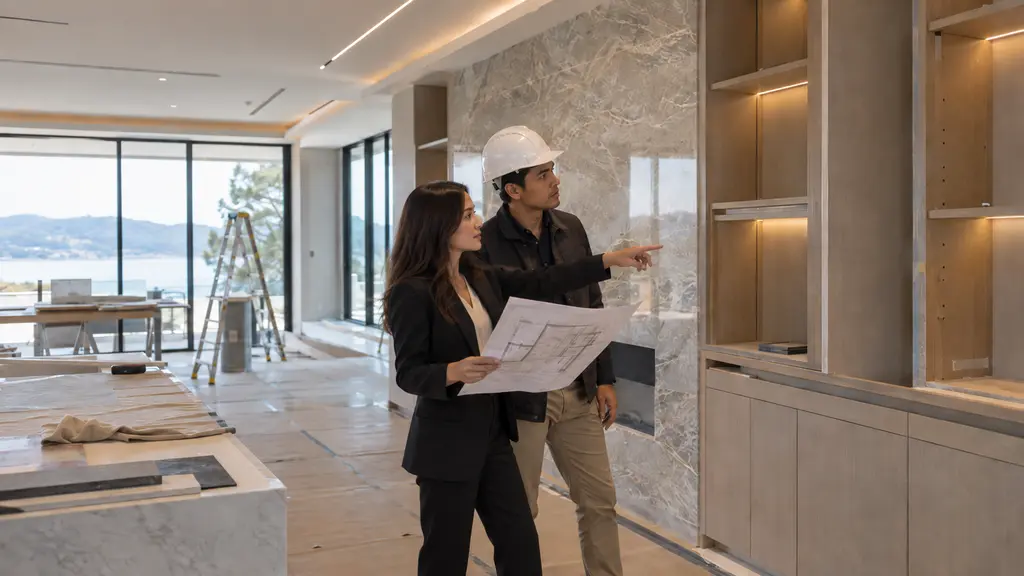

แบบก่อสร้างภายในช่วยรักษา Design Intent อย่างไร?

Design Intent คือแนวคิดและเจตนาหลักที่ Designer ต้องการถ่ายทอดออกมาเป็นพื้นที่จริง ตั้งแต่สัดส่วน เส้นสาย วัสดุ แสง ไปจนถึงประสบการณ์การใช้งาน

ขณะที่ Construction Drawing ทำหน้าที่แปลงแนวคิดเหล่านี้ให้กลายเป็นข้อมูลที่สามารถวัด ตรวจสอบ และนำไปก่อสร้างได้จริง โดยมีบทบาทสำคัญ ได้แก่

• ลดการตีความเองของหน้างานแบบก่อสร้างระบุรายละเอียดสำคัญไว้อย่างชัดเจน ช่วยให้การทำงานของช่างใกล้เคียงกับแนวคิดของ Designer มากขึ้น
• เป็นข้อมูลอ้างอิงเมื่อเกิดปัญหาหน้างานหากโครงสร้างเดิม แนวท่อ หรือระดับพื้นที่จริงแตกต่างจากข้อมูลในแบบ ทีมจะเห็นว่าองค์ประกอบใดเป็นส่วนสำคัญของ Design Intent และใช้เป็นฐานในการพิจารณาวิธีแก้ที่เหมาะสมได้
• ช่วยประสานงานระหว่างหลายทีม
  งาน Interior หนึ่งพื้นที่อาจเกี่ยวข้องกับช่างและ Supplier หลายฝ่าย แบบก่อสร้างภายในจึงทำหน้าที่เป็นภาษากลางให้ทุกทีมเข้าใจว่างานของตนเชื่อมต่อกับงานส่วนอื่นอย่างไร
• ช่วยตรวจสอบความถูกต้องก่อนลงมือจริง
  ทีมงานสามารถใช้ Drawing เปรียบเทียบกับหน้างาน Shop Drawing หรือรายละเอียดจากผู้รับเหมา ก่อนผลิตและติดตั้ง ช่วยลดความคลาดเคลื่อนที่อาจส่งผลต่อภาพรวมของพื้นที่
• รักษาความต่อเนื่องของ Design Intent ตลอดโครงการการเปลี่ยนแปลงระหว่างก่อสร้างจะสามารถตรวจสอบและประเมินผลกระทบได้ง่ายขึ้น ลดโอกาสที่รายละเอียดเล็ก ๆ จะค่อย ๆ เปลี่ยนภาพรวมของงานไปจากแนวคิดเดิม

ถ้าแบบก่อสร้างภายในไม่ละเอียดจะเกิดอะไรขึ้นบ้าง?

สัดส่วนและขนาดคลาดเคลื่อน

เช่น Built-in สูงหรือกว้างกว่าที่ตั้งใจ ระยะทางเดินแคบเกินไป หรือระดับองค์ประกอบต่าง ๆ ไม่สัมพันธ์กัน ส่งผลทั้งต่อความสวยงามและการใช้งานจริง

รอยต่อวัสดุไม่สัมพันธ์กัน

หากไม่มี Detail ที่กำหนดจุดจบวัสดุ ทีมติดตั้งอาจเลือกวิธีที่สะดวกกับงานของตน แต่ไม่สัมพันธ์กับองค์ประกอบรอบข้าง อาจเป็นแนวรอยต่อไม่ตรงกัน ระดับผิวต่างกัน หรือเกิดขอบที่ไม่เคยปรากฏใน Design Intent เดิม

ฝ้า แสง และระบบอาคารชนกัน

ฝ้าเพดานเป็นหนึ่งในบริเวณที่มีงานหลายระบบมาอยู่ร่วมกันมากที่สุด หากไม่มี Coordination ที่เพียงพอ อาจพบว่าไฟชนช่องแอร์ Curtain Pocket ชนท่อ หรือ Access Panel อยู่ในตำแหน่งที่กระทบภาพรวมของห้อง

Built-in ใช้งานไม่ได้ตามที่ตั้งใจ

Built-in ที่หน้าตาเหมือนภาพ 3D อาจยังใช้งานไม่ดี หากไม่ได้พัฒนารายละเอียดภายใน เช่น ความลึกของชั้น ระยะเปิดบาน ตำแหน่ง Hardware หรือจุด Service แบบก่อสร้างจึงต้องพิจารณาทั้งสิ่งที่มองเห็นและสิ่งที่อยู่ภายในงานด้วย

จำนวนแบบก่อสร้างเยอะ ไม่ได้ดีที่สุดเสมอไป

จำนวนแผ่น Drawing ไม่ใช่ตัวชี้วัดคุณภาพเพียงอย่างเดียว โครงการแต่ละประเภทมี Scope และความซับซ้อนต่างกัน เพราะสิ่งที่สำคัญกว่าคือ

• แบบตกแต่งภายในต้องมีข้อมูลเพียงพอสำหรับงานที่จะสร้าง
• สื่อสารสิ่งสำคัญของ Design Intent ได้โดยไม่สร้างความขัดแย้งระหว่างข้อมูลแต่ละชุด

เพราะแบบสัมพันธ์กับ Plan, Elevation, Section, Detail และ Specification หากแก้ข้อมูลสำคัญในจุดหนึ่ง ข้อมูลส่วนอื่นที่เกี่ยวข้องก็ควรถูกปรับให้สอดคล้องกันด้วย การจัดทำแบบตกแต่งภายใน จึงไม่ใช่เพียงขั้นตอนการวาดแบบหลัง Concept เสร็จ แต่ เป็นการพัฒนาแนวคิดให้มีความพร้อมสำหรับก่อสร้างจริง

จากภาพสวยสู่บ้านจริง ต้องมีข้อมูลที่สร้างได้

ภาพ 3D ช่วยให้เราเห็นว่าพื้นที่ควรมีหน้าตาอย่างไร ในขณะที่แบบก่อสร้างภายในจะช่วยอธิบายว่าองค์ประกอบเหล่านั้นต้องถูกวาง ขยาย และประสานกันอย่างไรเมื่อลงมือสร้างจริง ทั้ง Construction Drawing, Detail Drawing, Specification และ Shop Drawing จึงมีบทบาทต่างกัน แต่ทำงานร่วมกันเพื่อช่วยถ่ายทอด Design Intent จากโต๊ะออกแบบไปสู่หน้างาน

หากคุณกำลังวางแผนสร้างหรือปรับปรุงบ้านที่มีรายละเอียดสูง One Nine One Interior Design พร้อมเป็นผู้ช่วยคนสำคัญในการเปลี่ยนวิสัยทัศน์และภาพ 3D ให้กลายเป็นพื้นที่จริงอย่างแม่นยำ ด้วยบริการออกแบบภายใน ที่ครอบคลุมทั้ง Construction Drawing, Detail Drawing และ Specification ที่ละเอียดครบถ้วน พร้อมการประสานงานหน้างานอย่างเป็นระบบ เพื่อให้ทุกรายละเอียดที่คุณคิดไว้ถูกถ่ายทอดสู่งานจริงได้อย่างสมบูรณ์แบบที่สุด
